V svetu varstva okolja je ocena zaščite pred vdorom (IP) splošno zaupanja vreden pokazatelj sposobnosti konektorja, da prenese prah in vlago. Vendar je ključna niansa, ki se pogosto spregleda, ta, da je veljavnost te ocene v celoti odvisna od tega, kako je konektor preizkušen. Za resnično certificiranje konektorja za predvideno okolje mora test IP simulirati dejansko stanje namestitve. Preizkušanje konektorja v izolaciji, brez upoštevanja, kako bo nameščen, povezan s kabli in uporabljen na terenu, lahko povzroči nevarne zavajajoče rezultate.
Standardni mandat: testiranje v sestavljenem stanju
Temeljni standardi za testiranje IP-IEC 60529in njegove-specifične izpeljanke-za industrijo izrecno zahtevajo, da se testiranje izvede na izdelku v njegovem končno sestavljenem stanju, vključno z vsemi komponentami, ki vplivajo na tesnjenje. Za konektorje to pomeni, da mora preskusni vzorec vključevati spojeni konektorski par, priključene kable, ploščo ali steno ohišja, na katero se pritrdi, in vsa tesnila ali tesnilno strojno opremo, uporabljeno pri namestitvi. Preizkušanje samega ohišja konektorja ne upošteva dejstva, da se večina vhodnih poti pojavi na vmesnikih: med polovicama konektorja, na vhodu kabla ter med konektorjem in montažno ploščo.
Ranljivi vmesniki
Tesnilna celovitost konektorja je le tako močna, kot je močan njegov najšibkejši vmesnik, v resničnih namestitvah pa obstaja več vmesnikov:

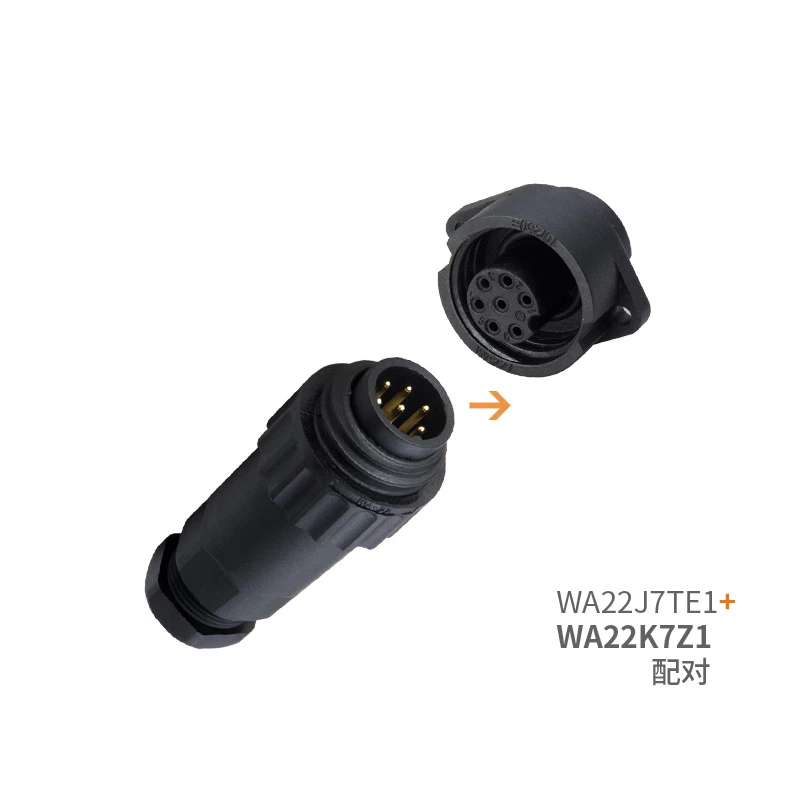

Parjenje vmesnik:Spoj med vtičem in vtičnico mora ohraniti stiskanje tesnila tudi pod obremenitvijo kabla ali vibracijami.
Kabelski vhod:Točka, kjer žice vstopijo v konektor, je običajna vstopna pot. Obroba ali uvodnica, ki odlično tesni na preskusni napravi, lahko odpove, ko kabel upogibate, vlečete ali izpostavite temperaturnim ciklom.
Montaža na ploščo:Konektorji, nameščeni na ohišja opreme, se opirajo na tesnila plošče. Stiskanje tega tesnila je odvisno od pravilnega navora in ravni-pogojev, ki jih je treba ponoviti med preskušanjem.
Zadnja lupina in dodatki:Škornji za razbremenitev napetosti, adapterji in hrbtne lupine vplivajo na splošno tesnjenje in morajo biti vključeni.
Zakaj je namestitev pomembna
Simulacija dejanskih pogojev namestitve razkrije načine napak, ki jih testiranje izoliranih komponent ne more:
Mehanska obremenitev:Na terenu se kabli napeljejo, upognejo in zavarujejo. Te sile se prenesejo na priključek, kar lahko popači tesnila ali ustvari mikro-reže. Testiranje s kabli v sproščeni, ravni usmerjenosti ne odraža realnosti.
Ravnost plošče in navor:Konektor, pritrjen na deformirano ploščo ali z nepravilnim navorom vijaka, lahko ogrozi tesnilo plošče. Pravilno testiranje uporablja reprezentativne plošče in določene vrednosti navora.
Toplotni učinki:Namestitveni material-ohišja, kabli, montažna oprema-se širijo in krčijo z različnimi stopnjami. Tesnilo, ki uspešno opravi statični preskus, lahko odpove pri termičnem ciklu, ko diferencialno gibanje ustvari začasne vrzeli.
Vibracije in udarci:V avtomobilskih ali industrijskih aplikacijah lahko vibracije povzročijo relativno gibanje med priključkom in ploščo, postopno obrabo tesnil ali zrahljanje pritrdilnih elementov. Simulacija namestitve omogoča oceno teh dinamičnih učinkov.
Posledice neustreznega testiranja
Določanje konektorja na podlagi ocen IP, pridobljenih s testiranjem brez{0}}namestitve, je tveganje. Okvare na terenu zaradi vdora vode pogosto izvirajo iz spregledanih dejavnikov namestitve: slabo nameščene kabelske uvodnice, premalo zategnjene matice plošče ali manjkajočega tesnila. Te okvare zmanjšujejo zanesljivost sistema, povečujejo stroške garancije in lahko povzročijo varnostne nevarnosti v kritičnih aplikacijah, kot so električna vozila, medicinska oprema ali zunanja infrastruktura.
Najboljše prakse za zanesljivo testiranje IP
Da bi zagotovili, da ocena IP odraža-dejansko delovanje, bi morali inženirji:
Zahtevaj testiranje-na ravni sklopa:Določite, da se testiranje IP izvede na popolnoma sestavljenih konektorjih z reprezentativnimi kabli, ohišji in strojno opremo za namestitev.
Vključite najslabše-pogoje:Preskusite s kabli, napeljanimi z najmanjšim polmerom upogiba, z največjimi variacijami navora in v predvidenem temperaturnem območju.
Preverite postopke namestitve:Prepričajte se, da so navodila za namestitev na terenu skladna s pogoji, pod katerimi je bil konektor preizkušen.
Zaključek
Ocena IP je toliko vredna zaupanja, kot so pogoji, pod katerimi je bila preverjena. Testiranje konektorja v izolaciji lahko zadosti kontrolnemu seznamu, vendar ne zagotavlja zaščite na terenu. S simulacijo dejanskih stanj namestitve-skupaj s kabli, montažno strojno opremo in-obremenitvami iz dejanskega sveta-lahko inženirji izberejo konektorje z zaupanjem, da bodo njihova okoljska tesnila delovala, kot je predvideno, in tako zaščitila kritične sisteme pred neusmiljenimi grožnjami prahu in vlage.
