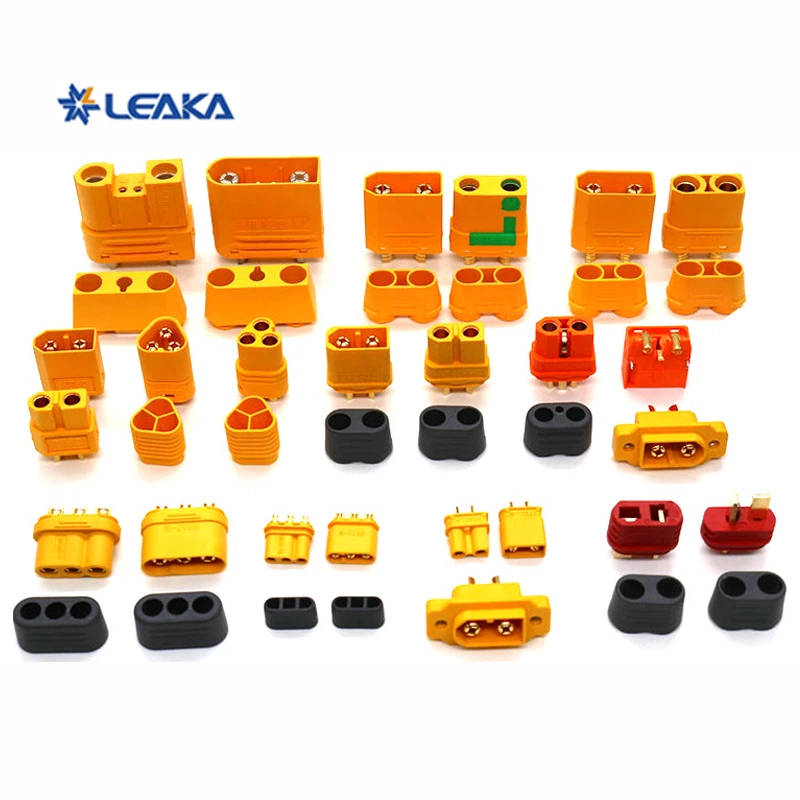

V hitro razvijajočem se okolju električnih vozil (EV), sistemov za shranjevanje energije in industrijske avtomatizacije služijo visoko{0}}napetostni priključki kot kritične arterije, ki prenašajo energijo od vira do bremena. Ko sistemske napetosti narastejo s 400 V na 800 V in več, se meja za napako močno zmanjša. Ena sama okvara izolacije lahko povzroči katastrofalen oblok, uničenje opreme, požar ali življenjsko-nevaren električni udar. Ravno zato preskus dielektrične odpornosti-splošno znan kot hipot test-ni le preverjanje kakovosti, temveč absolutna potrditev zmožnosti konektorja, da varno zadrži visoko napetost. Brez njega je konektor le skupek kovine in plastike z nepreverjeno obljubo izolacije.
Opredelitev preskusa: Dokaz, da izolacija zdrži
Preizkušanje dielektrične odpornosti vključuje uporabo napetosti, ki je bistveno višja od nazivne delovne napetosti konektorja med vsemi tokovnimi-prevodniki ter med vodniki in ohišjem konektorja ali ozemljitvijo. Namen je dvojen:
- Za preverjanje ustrezne izolacije: Test potrjuje, da lahko izolacijski materiali (plastika, zračne reže, plazilne poti) prenesejo električne obremenitve, ne da bi se pokvarili.
- Za odkrivanje proizvodnih napak: razkrije napake, kot je čezmerno zmanjšanje lezeče poti, poškodovana izolacija, neustrezna montaža ali prevodni onesnaževalci, ki morda niso vidni, vendar ustvarjajo latentne poti odpovedi.
Uporabljena napetost je običajno 2-kratna (nazivna napetost) + 1000V za testiranje z izmeničnim tokom ali 1,414-krat večja od te vrednosti za testiranje z enosmernim tokom, ki se vzdržuje za določeno trajanje-običajno 60 sekund za testiranje tipa ali 1-2 sekundi za pregled proizvodne linije. Ustrezen rezultat ne zahteva preboja dielektrika (nenaden tokovni sunek) in nobenega preboja ali iskrenja, pri čemer uhajajoči tok ostane pod določenimi mejami (npr.<1mA DC or <5mA AC for automotive applications).
Fizika neuspeha: Kaj razkriva test
V bistvu je izolacijski sistem visokonapetostnega konektorja določen s tremi kritičnimi parametri: razdalja (najkrajša razdalja skozi zrak), lezenje (najkrajša razdalja vzdolž izolacijskih površin) in dielektrična trdnost trdnih izolacijskih materialov. Preskušanje dielektrične odpornosti obremeni vse tri hkrati.
Test razkrije več možnih načinov okvare:
- Nezadostna lezenje ali zračnost: Pri miniaturiziranih izvedbah je lahko pot med visoko{0}}napetostnimi nožicami in tlemi prekratka, kar omogoča sledenje ali oblok po površini, zlasti v onesnaženih ali vlažnih pogojih.
- Praznine ali kontaminacija v izolatorjih: zračni mehurčki, ujeti v oblikovani plastiki ali prevodnem prahu na notranjih površinah, lahko postanejo mesta ionizacije, kar povzroči delno razelektritev in morebitno okvaro.
- Poškodbe pri sestavljanju: Med sestavljanjem kabla lahko slabo stisnjen priključek, zarezana izolacija žice ali priključek, ki ni popolnoma nameščen v svoji votlini, zmanjšajo efektivne plazilne poti in ustvarijo skrito visoko{0}}točko tveganja.
- Razgradnja materiala: Sčasoma lahko izolacija absorbira vlago, izpusti mehčala ali je izpostavljena kemičnim napadom. Dielektrični preizkus, zlasti v kombinaciji z okoljskimi pogoji, preverja, ali materiali ohranjajo svoje izolacijske lastnosti v najslabših -primernih pogojih.
Standardi in omejitve: regulirana nujnost
Visoko{0}}napetostne konektorje urejajo strogi nabor mednarodnih in industrijskih-standardov, ki zahtevajo dielektrično testiranje:
- IEC 61984 (Varnostne zahteve za konektorje -): ta krovni standard določa preskusne napetosti v razponu od 0,37 kVac do 4,26 kVac za nazivne napetosti do 1000 V, s trajanjem 60 sekund. Za višje ocene lahko preskusne napetosti dosežejo 6,6 kVac.
- ISO 6469-3 (Električna cestna vozila – Varnostne specifikacije): Ta standard posebej za komponente električnih vozil določa ravni preskusne napetosti na podlagi največje delovne napetosti. Na primer, sistem 600 V se lahko testira pri 3000 V DC. Omejitve toka uhajanja so strogo uveljavljene.
- LV 215 (nemški avtomobilski standard): Splošno sprejet za visoko{1}}napetostne avtomobilske konektorje določa dielektrično testiranje med vsemi električno ne-identičnimi prevodniki, kontakti z ohišjem in kontakti z oklopom, z merilom uspešnosti brez okvare in puščanja pod določenimi pragovi.
- QC/T 1067.1 (kitajski standard za avtomobilske konektorje): Ta standard vključuje "izolacijsko dielektrično trdnost" kot obvezen preskus za nizko-napetostne in visoko-napetostne (60 V do 600 V) avtomobilske konektorje, ki zahteva posebna preskusna zaporedja in merila sprejemljivosti.
Poleg "uspešno/neuspešno": vrednost obsežnega testiranja
Preskus dielektrične odpornosti ni zgolj binarno merilo go/no-go. Ko se izvaja pravilno-pogosto z uporabo programabilnih testerjev hipot z-večtočkovnimi preklopnimi sistemi-zagotavlja neprecenljive podatke:
- Profiliranje toka uhajanja: Spremljanje toka uhajanja v času trajanja preskusa lahko razkrije trende poslabšanja izolacije, ne le katastrofalne okvare.
- Korelacija z drugimi testi: v kombinaciji z meritvijo izolacijske upornosti (običajno izvedeno pri 500 V ali 1000 V DC) ponuja popolno sliko zdravja izolacije. Medtem ko izolacijska upornost potrjuje odsotnost velikih poti uhajanja, dielektrična odpornost dokazuje, da lahko izolacija preživi dejanske-prenapetostne dogodke, kot so preklopni sunki ali udari strele.
- Nadzor procesa: v -velikoserijski proizvodnji avtomatizirano dielektrično testiranje, integrirano v proizvodne linije, deluje kot zadnja varnostna vrata, ki odkrijejo napake pri sestavljanju, preden so izdelki odposlani.
Posledice oblikovanja: gradnja za test
Preizkušanje dielektrične odpornosti se začne v fazi načrtovanja. Inženirji morajo:
- Optimizirajte lezenje in zračnost: načrti morajo vzdrževati ustrezne ločevalne razdalje ob upoštevanju stopnje onesnaženosti in dejavnikov zmanjšanja nadmorske višine (po Paschenovem zakonu se prebojna napetost zmanjša na višji nadmorski višini zaradi nižjega zračnega tlaka).
- Izberite robustne izolatorje: Materiali morajo imeti visoko dielektrično trdnost, visok primerjalni indeks sledenja (CTI) in stabilnost pri toplotni obremenitvi in obremenitvi zaradi vlage. Keramika,-visoko zmogljiva inženirska plastika (PPS, PEEK) in posebni razredi duroplastov so pogosta izbira.
- Vključite razbremenitev napetosti: ostri robovi na vodnikih in sponkah koncentrirajo električna polja. Zaobljene geometrije in gladki prehodi pomagajo enakomerno porazdeliti obremenitev, kar zmanjša tveganje koronske razelektritve.
Zaključek: Mandat brezkompromisne varnosti
Za visoko{0}}napetostne konektorje izolacija ni pasivna lastnost; je primarna ovira, ki varuje življenja in lastnino. Testiranje dielektrične odpornosti je edini dokončni način za dokaz, da je ta pregrada nedotaknjena in sposobna delovati v najzahtevnejših pogojih. Potrjuje zasnovo, preverja proizvodni proces in zagotavlja, da lahko konektor varno vsebuje ogromno električne energije, za katero je zasnovan.
Ko se gostota moči povečuje in se sistemi približujejo 1000 V in več, postaja vloga strogih dielektričnih testiranj-na podlagi standardov samo še pomembnejša. V domeni visoke-napetosti je konektor, ki ni bil hipo{4}}testiran, konektor, katerega varnost je zgolj teoretična. S preizkusom dielektrične odpornosti je preizkušen, certificiran in pripravljen za resnični svet,-kjer napake niso možnost.
