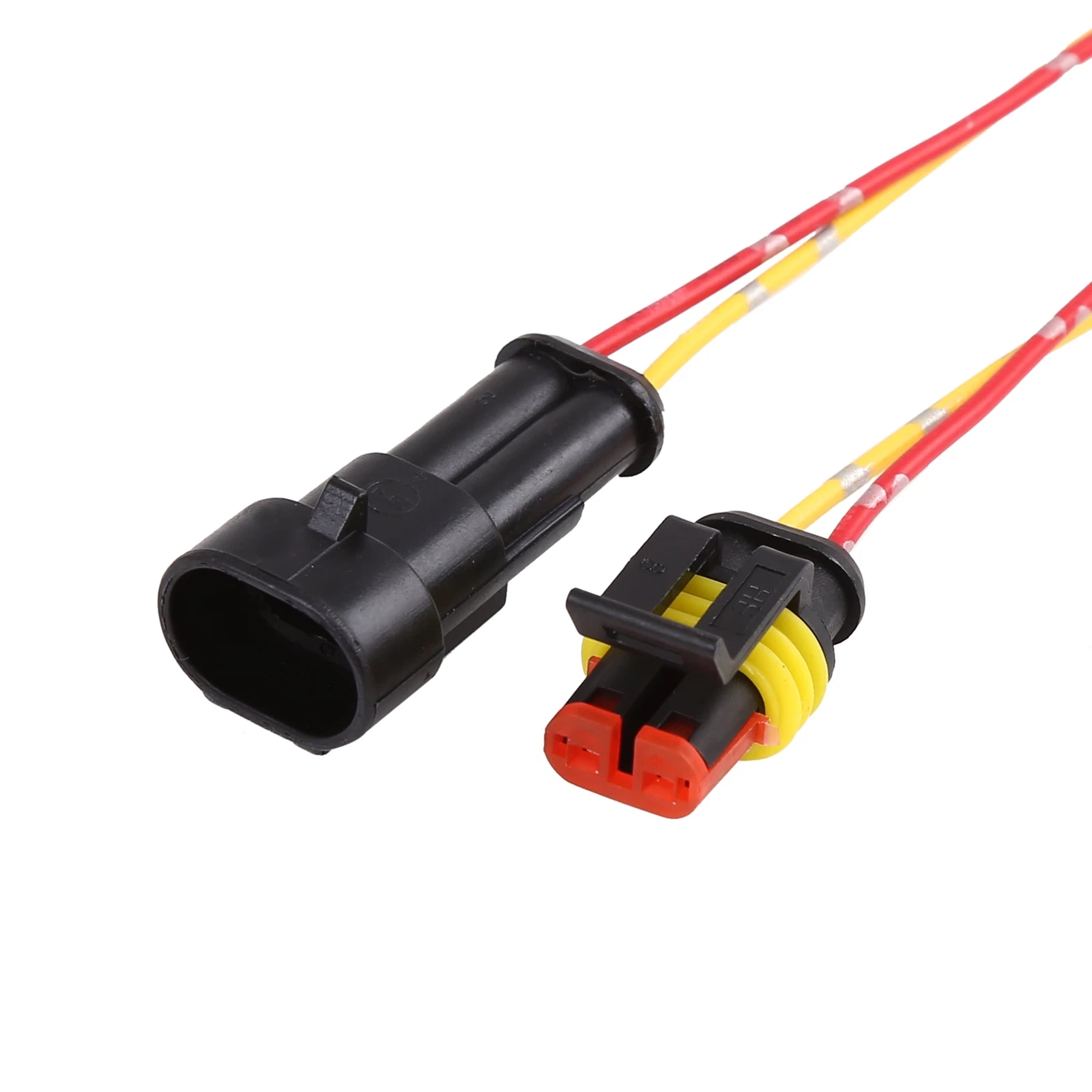

V zahtevnem svetu avtomobilskega inženiringa mora vsaka komponenta vzdržati življenje v stalnem gibanju. Med temi se električni priključki-ki jih je pogosto na stotine ali tisoče na vozilo-soočajo z edinstvenim in neusmiljenim nasprotnikom:-utrujenostjo zaradi vibracij. Zahteva, da morajo avtomobilski konektorji izpolnjevati izjemno stroge standarde glede vibracij in mehanske utrujenosti, ni poljubna specifikacija; to je nepo-nujni imperativ za varnost, funkcionalnost in dolgo življenjsko dobo vozila. Za razliko od stacionarne potrošniške naprave je avto platforma nenehnih več-osnih vibracij, kjer električna kontinuiteta ne more biti vprašanje "če", temveč jamstvo za "kako dolgo".
Neprizanesljivo okolje avtomobilskih vibracij
Vibracijski profil vozila je zapleten, vseprisoten in uničujoč:
- Več{0}}osni in širok spekter:Vibracije izvirajo iz motorja, menjalnika, nepravilnosti na cestišču in dinamike podvozja. Pojavljajo se v vseh treh oseh (X, Y, Z) in v širokem frekvenčnem spektru, od nizko-nagibanja karoserije do visoko{2}}frekvenčnih harmonikov motorja.
- Neprekinjeno in kumulativno:To ni občasen dogodek. V življenjski dobi vozila, ki znaša 150 000+ milj, lahko konektor prenese milijarde ciklov obremenitev. Zaradi tega so vibracije primarno gonilo mehanizmov utrujenosti materiala in obrabe, ki počasi slabšajo zmogljivost.
- Okrepljeno na ključnih lokacijah:Priključki v motornem prostoru, na menjalniku ali znotraj vzmetenja/kolesa so izpostavljeni najmočnejšim g-silam, zaradi česar so njihova konstrukcijska merila najstrožja.
Mehanizem okvare jedra: pretresljiva korozija
Najbolj zahrbten učinek vibracij na konektorje ni huda mehanska zlom, temveč mikroskopski pojav, imenovan fretting korozija. To je glavni razlog, zakaj so standardi glede vibracij tako kritični.
- Postopek:Pod vibracijami prideta do spojenega zatiča in vtičnice mikro-skopsko relativno gibanje (običajno v območju 10–100 mikrometrov). To gibanje je dovolj, da prebije tanko, zaščitno površinsko prevleko (običajno iz kositra ali zlata) na kontaktih.
- Kemična reakcija:Izpostavljena osnovna kovina (običajno bakrova zlitina) oksidira v prisotnosti zraka in vlage. Ta oksid (npr. bakrov oksid) je trda, -prevodna keramika.
- Električna posledica:Delci oksida se kopičijo na kontaktni površini in delujejo kot izolator. To povzroči dramatično in nestabilno povečanje kontaktnega upora (CRES).
- Neuspeh:Povišan kontaktni upor vodi do padca napetosti, težav s celovitostjo signala, lokalnega segrevanja (izgube I²R) in na koncu do prekinitvenih povezav ali popolne okvare vezja. To se v vozilih kaže kot občasne napake senzorjev, opozorilne lučke, napake v sistemu infotainment ali okvare pogonskega sklopa.
Odziv industrije: strogi standardi testiranja vibracij
Za simulacijo življenjske dobe vozila zaradi tresljajev v stisnjenem časovnem okviru je avtomobilska industrija razvila stroge in standardizirane validacijske teste. Ti so vključeni v specifikacije, kot so USCAR-2 (ZDA), LV214 (nemški proizvajalci avtomobilov) in različni standardi ISO.
- Sinusni in naključni profili vibracij:Preizkusi podvržejo konektorje nadzorovanim-frekvencam in realističnim, naključnim spektrom vibracij, ki posnemajo dejanske podatke o cestah.
- Spremljanje-na kraju samem:Bistveno je, da konektorji vibrirajo, ko so pod električno napetostjo in pod obremenitvijo. Skozi tokokrog teče neprekinjen nizko{1}}nivojski "monitorski tok", da zazna vsako trenutno prekinitev ali skok upora, ki presega strogi prag (npr. 1 mikrosekundna prekinitev ali 1-ohmsko povečanje). To ujame občasne okvare, ki so značilnost vznemirjenja.
- Kroženje temperature in vlažnosti:Pogosto se izvaja v kombinaciji s toplotnimi cikli (npr. preskusi temperature/vlažnosti/vibracije, THV) za pospešitev korozijskih procesov in ponovitev pod -pogoji pokrova.
- Test "8-vzorec":Standardno zaporedje vzdržljivosti, ki združuje vibracije s toplotnimi cikli in mehanskimi udarci, kar predstavlja celoten življenjski cikel konektorja.
Oblikujte strategije za premagovanje utrujenosti zaradi vibracij
Da bi opravili te preizkuse in zagotovili zanesljivost na terenu, inženirji konektorjev uporabljajo več{0}}plasten pristop k načrtovanju:
1) Oblikovanje stika in materiali:
- Zasnove z visoko-normalno močjo:Povečanje normalne sile vzmeti ženskega terminala izboljša kontaktni tlak, kar zmanjša mikro{0}}gibanje in zagotavlja boljše tesnjenje za-električni plin.
- Prevleke-odporne proti udarcem:Prehod s čistega kositra (nagnjenega k strganju) na zlitine z-zlatega kositra ali srebra ali uporaba maziv, posebej oblikovanih za preprečevanje nastajanja oksidov in obrabe.
- Dvojni- ali več-žarkovni kontaktni sistemi:Te zasnove zagotavljajo redundantne kontaktne točke, ki zagotavljajo, da tudi če se ena točka poslabša, ostane alternativna tokovna pot.
2) Ohišje priključka in arhitektura zaklepanja:
- Robustne primarne in sekundarne ključavnice:Ohišje konektorja mora imeti zapah CPA (Connector Position Assurance) in zapah TPA (Terminal Position Assurance). Te funkcije preprečujejo, da bi se konektor razpadel in priključki zaradi tresljajev umaknili nazaj.
- Razbremenitev napetosti in upravljanje žice:Ustrezne kabelske uvodnice in objemke za razbremenitev napetosti so bistvenega pomena za preprečevanje neposrednega prenosa energije tresljajev na krhki spojni vmesnik med priključkom in žico, kar je pogosta točka okvare.
3) Sistemska integracija:
- Varne pritrdilne točke:Konektorji morajo biti zasnovani z integriranimi nosilci ali jezički za varno pritrditev na karoserijo ali komponento vozila, kar preprečuje resonanco celotnega sklopa.
- Modularnost in tesnjenje:Številni konektorji vključujejo tesnilne gumice; ti morajo ohraniti svoje elastomerne lastnosti in odpornost proti stiskanju skozi celotno življenjsko dobo vibracij, da se prepreči vdor vlage.
Zaključek: temeljni steber avtomobilske elektrifikacije
Ko se vozila razvijajo v električne (EV) in avtonomne (ADAS) platforme, se pomen priključkov,-odpornih na vibracije, samo še povečuje. Električna vozila imajo višje tokove in občutljivejša nizko{2}}napetostna senzorska omrežja, kjer je stabilen kontaktni upor bistvenega pomena za varnost baterije in natančnost nadzornega sistema. Konektor ni več pasivni most, temveč aktivna varnostna komponenta.
Izpolnjevanje strogih standardov odpornosti proti vibracijam je torej dokaz kakovosti konektorja in predpogoj za njegovo uporabo v sodobnih vozilih. Predstavlja inženirsko zmagoslavje ustvarjanja stabilne, statične električne povezave v globoko dinamičnem mehanskem svetu. Za proizvajalce avtomobilov in dobavitelje je to neusmiljeno prizadevanje za nič električnih prekinitev-zagotavljanje, ki zagotavlja, da je vsaka povezava tako zanesljiva kot vozilo samo.
